製造メーカーのための 「渦流探傷器」選定ガイド
製造メーカーの生産技術・品質保証・R&Dに向けた、
渦流探傷器の選定メディアです。
量産全数検査から複雑形状の見極め、試作開発・不具合解析に
適した機器を厳選しました。
【検査シーン別】
渦流探傷器のおすすめ3選
3 SELECTIONS
渦流探傷器は、検査シーンを起点に絞り込めば、スペック比較に迷い込まず自社の目的に直結する1台に辿り着けます。ここでは代表的な3つの検査シーン別におすすめな機種を調査しました。
秒単位で流れる
量産部品の検査
ベアリング
シャフト・ローラー
シャフト・ローラー
エディーインスペクター エルエックスツー
EddyInspector LXⅡ
アクチューニACTUNI
画像引用元：ACTUNI公式HP（https://www.actuni.co.jp/ndi/eddy_crnt/eddylx2.html）
| 寸法（mm・W×H×D） |
|---|
| 370 × 149 × 350 |
凹凸・曲面・
段差面の検査
エンジンブロック
シリンダー・歯車類
シリンダー・歯車類
スタトグラフ
STATOGRAPH CM+
日本フェルスター
画像引用元：フェルスター公式HP（https://www.foerstergroup.com/en/statograph-cm-cm）
| 寸法（mm・W×H×D） |
|---|
| 211 × 133 × 317 |
R&Dでの
高度解析
試作品・不具合品
EV新規部品
EV新規部品
エクタン
Ectane 2
エディーファイ テクノロジーズEddyfi Technologies
画像引用元：ポニー工業（正規代理店）公式HP（https://www.ponyindustry.co.jp/products/65.html）
| 寸法（mm・W×H×D） |
|---|
| 279 × 254 × 158.8 |
渦流探傷器
おすすめ3選を詳しく
Detail
エディーインスペクター エルエックスツー
EddyInspector LXⅡ
アクチューニACTUNI
EddyInspector LXⅡの
検査イメージ
0:41〜検査の仕方／1:31〜検査画面 が確認できます。
EddyInspector LXⅡが秒単位で
流れる
量産部品の検査に
おすすめな理由
EddyInspector LXⅡを提供するACTUNIのサポート体制
EddyInspector LXⅡの検査例
インライン全数きず検査
- 業界：-
- 対象ワーク：ベアリング
引用元：ACTUNI公式HP
（https://www.actuni.co.jp/ndi/application/bearing/index.html）
引用元：ACTUNI公式HP
（https://www.actuni.co.jp/ndi/application/bearing/index.html）
引用元：ACTUNI公式HP
（https://www.actuni.co.jp/ndi/application/bearing/index.html）
引用元：ACTUNI公式HP
（https://www.actuni.co.jp/ndi/application/bearing/index.html）
EddyInspector LXⅡの仕様
画像引用元：ACTUNI公式HP（https://www.actuni.co.jp/ndi/eddy_crnt/eddylx2.html）
| 試験周波数 | 2、4、8、16、32、64、128、256、512 kHz／600 kHz〜2000 kHz（100 kHzステップ） |
|---|---|
| チャンネル数 | 1チャンネル型／2チャンネル型 |
| 制御入力（I/O） | AUTO、OPE、CLR、BAL、MASK（端子台） |
| 制御出力（I/O） | OK、NG、RDY、OPE、BAD、MARK、WDT（端子台） |
| 寸法（mm・W×H×D） | 370 × 149 × 350 |
| 重量 | 約 6.5 kg |
| 電源 | 単相 AC100〜240 V（±10%） |
EddyInspector LXⅡを提供するACTUNIの企業情報
| 会社名 | ACTUNI株式会社 |
|---|---|
| 所在地 | 大阪府大阪市住之江区南港東8-2-25 |
| 電話番号 | 大阪本社：06-6612-8502 東京営業所：03-5835-3741 中部営業所：0566-63-6565 |
| 公式HP | https://www.actuni.co.jp/ |
スタトグラフ
STATOGRAPH CM+
日本フェルスター
STATOGRAPH CM+の
検査イメージ
0:35〜検査の仕方／0:45〜検査画面 が確認できます。
STATOGRAPH CM+が凹凸・
曲面・段差面の検査に
おすすめな理由
STATOGRAPH CM+を提供する
日本フェルスターの
サポート体制
STATOGRAPH CM+の検査例
検査例は確認できませんでした。
STATOGRAPH CM+の仕様
画像引用元：フェルスター公式HP（https://www.foerstergroup.com/en/statograph-cm-cm）
| 試験周波数 | 1、3、10、30、100、300、1,000、3,000、10,000 kHz |
|---|---|
| センサー | 差動センサーまたは絶対センサー |
| ハイパスフィルター、ローパスフィルター | 1Hz～56kHz（28段階） |
| インタフェース | 産業用イーサネット、デジタルI/O |
| 寸法（mm・W×H×D） | 211 × 133 × 317 |
| 重量 | 5.5kg |
| 電源 | 85～265V、47～63Hz |
STATOGRAPH CM+を提供する
日本フェルスターの企業情報
| 会社名 | 日本フェルスター株式会社 |
|---|---|
| 所在地 | 東京都品川区西五反田1-29-1 コイズミビル6F |
| 電話番号 | 03-6862-7451 |
| 公式HP | https://www.foerster.co.jp/ |
エクタン
Ectane 2
エディーファイテクノロジーズEddyfi Technologies
Ectane 2の検査イメージ
1:12〜検査画面 が確認できます。
Ectane 2がR&Dでの高度解析に
おすすめな理由
Ectane 2を提供する
Eddyfi Technologiesの
サポート体制
Ectane 2の検査例
熱交換器チューブの定期検査
- 業界：石油化学・発電など
- 対象ワーク：熱交換器チューブ
引用元：Eddyfi Technologies公式HP
（https://blog.eddyfi.com/en/accelerating-tubing-inspection-applications-with-an-advanced-eddyfi-solution）
引用元：Eddyfi Technologies公式HP
（https://blog.eddyfi.com/en/accelerating-tubing-inspection-applications-with-an-advanced-eddyfi-solution）
Ectane 2の仕様
※画像引用元：ポニー工業（正規代理店）公式HP（https://www.ponyindustry.co.jp/products/65.html）
| 試験周波数 | 1/3/10/30/100/300/1,000/3,000/10,000 kHz |
|---|---|
| チャンネル数 | 64、128、又は256 |
| 制御入力（I/O） | - |
| 制御出力（I/O） | - |
| 寸法（mm・W×H×D） | 279 × 254 × 158.8 |
| 重量 | バッテリーあり：6.8kg バッテリーなし:5.9kg |
| 電源 | 100-240VAC,50-60Hz |
Ectane 2を提供するEddyfi
Technologiesの企業情報
| 会社名 | Eddyfi Technologies ジャパンオフィス |
|---|---|
| 所在地 | 大阪府大阪市淀川区西中島4-3-21 NLCセントラルビル904 |
| 電話番号 | 06-6195-4864 |
| 公式HP | https://info.eddyfi.com/ja-jp/ |
各メーカーの代表的な渦流探傷器を紹介
List
生産ラインの全数検査に向けたモデルから、現場保守に適したポータブル機、複雑な形状を高精度に捉えるアレイ探傷器まで、各メーカーが提供する代表的な渦流探傷器をピックアップしました。
EddyInspector LXⅡ
ACTUNI
※画像引用元：ACTUNI公式HP（https://www.actuni.co.jp/ndi/eddy_crnt/eddylx2.html）
難しい操作知識は不要で、タクトタイムの厳しい量産ラインでも全数検査を安定してこなせます。波形が読めなくても自動判定でOK/NG振り分け。JIS Z 2316-2準拠の校正証明書が標準添付され、監査対応も安心です。
| 寸法（mm・W×H×D） |
|---|
| 370 × 149 × 350 |
| 重量 |
| 約6.5kg |
DET-1000
電子磁気工業
※画像引用元：電子磁気工業公式HP（https://www.emic-jp.com/products/127/）
設備の保守点検など、現場への持ち運びに適したポータブル型の渦流探傷器です。小型軽量でありながら視認性の高い画面を備え、波形自動調整機能や波形登録機能を搭載。現場での迅速かつ検査業務をサポートします。
| 寸法（mm・W×H×D） |
|---|
| 300 × 245 × 210 |
| 重量 |
| 約6kg |
MX-2000S
マイクロフィックス
※画像引用元：マイクロフィックス公式HP（https://www.micro-fix.co.jp/lineup/eci/mx2000/）
金属加工のインライン向け機器。波形を画面で確認しながら設定変更が可能な高機能モデルです。単品製品の検査と材料状態での検査の2つのモードを搭載し、微小なクラックや巣穴を自動検出し品質管理の効率化に貢献します。
| 寸法（mm・W×H×D） |
|---|
| 370 ｘ 205.1 ｘ 374.1 |
| 重量 |
| - |
NORTEC 600
ワブテック・インスペクション・テクノロジーズ・
ジャパン
※画像引用元：ワブテック・インスペクション・テクノロジーズ・ジャパン公式HP（https://ims.evidentscientific.com/ja/products/flaw-detectors/nortec-600）
操作性、機動性、耐久性を追求した小型・軽量のポータブル型。5.7インチのVGAカラーディスプレイとIP66相当の防塵・防水設計を備え、航空宇宙分野など屋外や過酷な環境下でも鮮明な信号表示と安定性を発揮します。
| 寸法（mm・W×H×D） |
|---|
| 236 x 167 x 70 |
| 重量 |
| 1.7kg(リチウムイオン電池を含む) |
Mentor EM
Baker Hughes
※画像引用元：RasTech Industry（https://www.rastechindustry.com/products/Waygate-Technologies-Mentor-EM-Eddy-Current-Flaw-Detector.html）
多様な検査用途に対応する多機能モデルで、独自のワークフローを構築可能です。無線LANによる結果のリアルタイム確認や画面共有に対応し、手袋を装着したまま操作できるタッチスクリーンが現場の運用を支えます。
| 寸法（mm・W×H×D） |
|---|
| - |
| 重量 |
| - |
Ectane 2
Eddyfi Technologies
※画像引用元：ポニー工業（Eddyfi Technologies代理店）公式HP（https://www.ponyindustry.co.jp/products/65.html）
ECTやECAなど多様な探傷技術に対応するハイパフォーマンスな細管・表面探傷器です。高速処理を実現し、内蔵電源による磁気飽和プローブの駆動など、複雑な検査環境でも高いパフォーマンスを発揮します。
| 寸法（mm・W×H×D） |
|---|
| 279 × 254 × 158.8 |
| 重量 |
| バッテリーあり：6.8kg バッテリーなし：5.9kg |

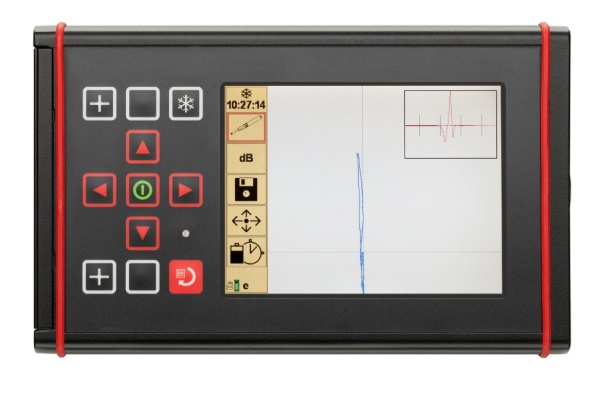

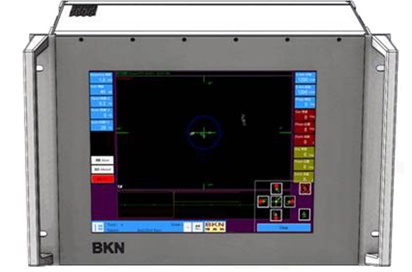

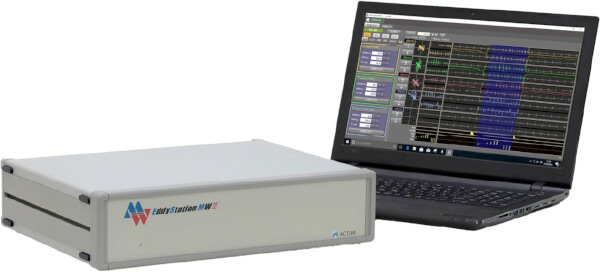

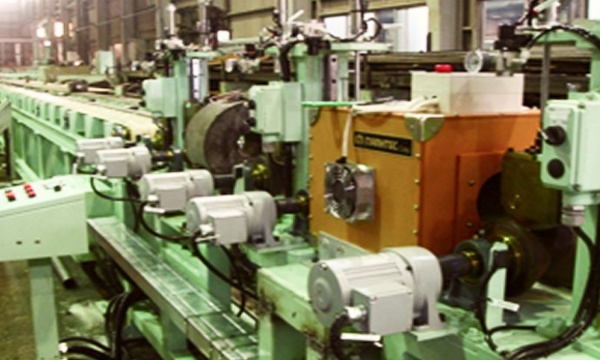

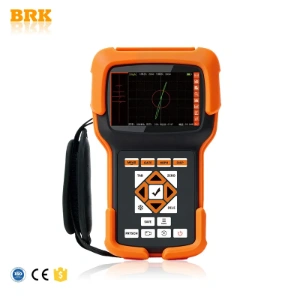

もっと見る
MIZ-21C
Zetec
画像引用元：ダイヤ電子応用（Zetec代理店）公式HP（https://www.dia-elec.com/products_list/et/ect_MIZ-21C.html）
表面検査アレイプローブに対応した手持ち型の渦流探傷器です。小型・軽量で、タッチスクリーン操作やWi-Fi等のインターフェースを備え、航空宇宙やプラントにおける狭所での検査効率化を支援します。
| 寸法（mm・W×H×D） |
|---|
| 122 × 267 × 38 |
| 重量 |
| 1.2kg(バッテリ及びカバー装着時) |
ELOTEST PL650
Rohmann
※画像引用元：Rohmannジャパン公式HP（https://www.rohmann.co.jp/products/rohmann-eddy-current-testing/elotest-pl650/）
全自動生産ラインに対応するインライン検査機器です。1台で最大1,024個のセンサを制御できる拡張性を持ち、超高速検査と分解能1mmを両立。高調波信号分析で研削焼けなどの材質評価にも対応可能です。
| 寸法（mm・W×H×D） |
|---|
| 482.6 × 177 × 375 |
| 重量 |
| 10.5kg |
STATOGRAPH CM+/CM
日本フェルスター
※画像引用元：フェルスター公式HP（https://www.foerstergroup.com/en/statograph-cm-cm）
デジタルフィルタを標準搭載し、きず信号の2次元マッピング表示が可能なインライン向け上位機種です。複雑形状部品における欠陥の特定やパラメータ調整を支援し、タブレットからのWebブラウザ操作にも対応しています。
| 寸法（mm・W×H×L） |
|---|
| 211 × 133 × 317 |
| 重量 |
| 5.5kg |
MultiMac ® II SM
Magnetic Analysis Corporation
※画像引用元：Magnetic Analysis Corporation公式HP（https://www.mac-ndt.com/products/multimac%C2%AE-sm）
複数チャンネルの検査に対応し、製造ラインに組み込んで金属管や線材の表面きずを自動検出する探傷器です。複数のプローブを同時接続して広範囲を効率よく検査でき、品質管理の自動化と省力化をサポートします。
| 寸法（mm・W×H×D） |
|---|
| - |
| 重量 |
| - |
aect2000N Atype
アスワン電子
※画像引用元：アスワン電子公式HP（https://aswan-ect.jp/products/）
周波数を1kHz〜1.8MHzで選べ、材質やきずの深さに応じた検査が可能。多様なプローブを取り揃え、ノイズを打ち消すミキサー機能できず信号だけを見分けやすくします。工場・プラントの保守点検に適したモデルです。
| 寸法（mm・W×H×D） |
|---|
| 300 × 117 × 330 |
| 重量 |
| 5.6kg |
U-21W型
日本電測機
※画像引用元：日本電測機公式HP（https://www.densoku-japan.com/products/page1.html）
一般的な渦流探傷では対応が難しい特殊検査や、リモートフィールド探傷法に特化した専用機です。自社で設計・生産されており、検査対象の材質や要求される検出レベルなど、現場の高度な要求に応じて活用されます。
| 寸法（mm・W×H×D） |
|---|
| - |
| 重量 |
| - |
回転式渦流探傷装置
原電子測器
※画像引用元：原電子測器公式HP（https://www.eddio.co.jp/product/karyu_kaiten/）
鉄や非鉄金属における表面の長手方向のきずを探傷する装置です。自社製作・調整された探傷プローブを使用し、被検査材やきずの性質に応じたカスタマイズが可能。デジタル制御によるデータ保存・再生機能を備えます。
| 寸法（mm・W×H×D） |
|---|
| 400～650 × 420～700 × 410～570 |
| 重量 |
| 90～250kg |
VMEC
NDTアドヴァンス
※画像引用元：NDTアドヴァンス公式HP（https://www.ndtadvance.com/eddy-current/vmec.html）
重量わずか150gの手動検査向けUSB駆動超小型探傷器です。2Hz～37MHzの広帯域と高速サンプリング能力を備え、上置プローブから大型の貫通コイルまで接続可能で、金属部品の割れ検査や異材判別に適しています。
| 寸法（mm・W×H×L） |
|---|
| 74 × 29 × 103（突起部含まず） |
| 重量 |
| 150g |
渦流探傷器とは
Features
渦流探傷器とは、金属に高周波の磁界を当てて発生する「渦電流」が、きずや材質の違いによって乱れる性質を利用した非破壊検査装置です。表面〜表面直下のクラックや異材判別、焼入れ深さの判定などを非接触で行えるのが特徴で、自動車・鉄鋼・航空機・プラントの保守検査まで幅広い現場で導入が進んでいます。
渦流探傷器が
必要とされる理由
目視では捉えきれない
微細な傷を電気信号で検出する
製造業の品質保証で広く使われる目視検査は、手軽で導入しやすい一方、人の目の特性に依存するため見落としや判定のバラつきが避けられません。渦流探傷器は、目視では捉えきれない微細な傷を電気信号で検出する非破壊検査装置です。
目視検査の限界
こうした「品質・
属人化・スピード」の
3つの限界を
まとめて解決
できるのが渦流探傷器
属人化・スピード」の
3つの限界を
まとめて解決
できるのが渦流探傷器
渦流探傷器は、金属に発生させた渦電流の変化を電気信号として捉えることで、目視では難しかった微細なキズの検出や全数検査を実現します。「品質・属人化・スピード」の3つの限界を一気に解決できる点が、製造現場で導入が進む理由です。
渦流探傷器でできること
渦流探傷器の選び方
How to choose
渦流探傷器を選ぶ際は、単にスペックを見るだけでなく、「どこで」「何を」「どのような目的で」検査するかを整理することが重要です。現場の用途に合致した機器を選ぶための3つのアプローチを解説します。
タイプ別に選ぶ
インライン
生産ラインに組み込んで全数検査を行うタイプです。一般的に、タクトタイムに追従する高速な処理能力と、PLCや搬送機と連動のためのI/O端子が求められます。多品種を扱う場合は、検査条件の切り替えやすさも重要です。
ポータブル
保守点検などで現場へ持ち運ぶタイプです。バッテリー駆動や軽量性、過酷な環境に耐える防塵・防水性能が重視されます。タッチパネル操作やCスキャン表示など、現場でのデータ確認を容易にする機能もポイントです。
業界別に選ぶ
自動車業界の渦流探傷器
EVシフトに伴い、シャフトやベアリングに求められる品質水準は従来より厳しくなっています。過検出を防ぐリフトオフ対策や、IATF 16949等に対応するデータ記録・校正証明書の有無が重要です。
検査目的別に選ぶ
「きず・割れ検出」「熱処理不良・異材判別」「腐食・減肉検査」「膜厚・導電率測定」といった目的に応じて適した周波数やプローブが異なります。自社の主な検査目的を明確にし、それに特化した機能を持つ機器を選ぶことが投資対効果を高めます。
きず・割れ検出
表面のクラックやピンホールを非接触で高速に検出します。水や油が付着した状態でも検査できるため、加工直後の部品検査に適しています。複雑形状に対応するプローブ設計や、誤検知を防ぐノイズ除去機能を備えた機器が推奨されます。
非破壊検査とは
Non-destructive testing
非破壊検査は、製品や設備に分解したり壊したりせず内部や表面の欠陥を見つけ出す検査技術です。品質保証や安全確保のために不可欠であり、渦流探傷をはじめ、超音波探傷や放射線透過など多様な手法が存在します。
